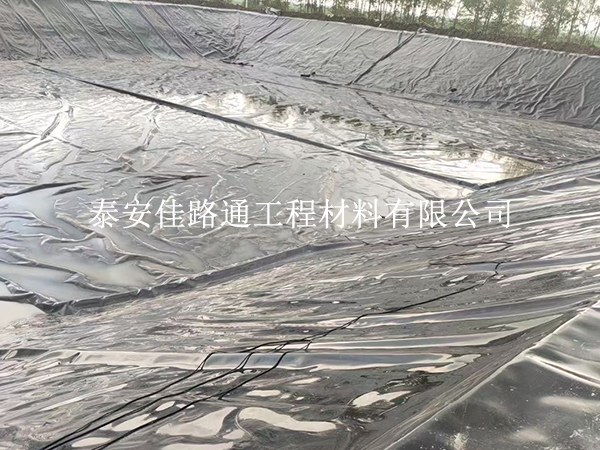

沼氣池防滲膜施工中，接縫、穿管、拐角等節(jié)點是滲漏的高發(fā)區(qū)域。據(jù)工程實踐統(tǒng)計，絕大多數(shù)防滲失效并非膜材本身問題，而是節(jié)點處理不到位所致。掌握以下技巧，可有效避免"前功盡棄"。
一、焊接接縫：雙軌熱熔是核心
沼氣池防滲膜主流采用雙軌熱熔焊接法，即形成兩道平行焊縫，中間留有空腔用于氣密性檢測。操作要點：
焊接前：必須清除焊縫搭接區(qū)域（約10厘米寬）的灰塵、水分、油污，基底含水率應(yīng)控制在15%以下。
焊接時：溫度建議在5至40攝氏度之間作業(yè)，風(fēng)力較小、天氣干燥為宜。焊縫應(yīng)連續(xù)均勻，不允許出現(xiàn)虛焊、漏焊。
檢測時：每段焊縫完成后立即進行氣壓檢測——將空腔兩端封堵，充氣至規(guī)定壓力，觀察壓力是否下降。也可使用電火花檢測儀輔助排查。發(fā)現(xiàn)漏點必須立即修補并復(fù)檢。
二、管道穿膜：密封是生死線
沼氣輸送管道穿越防滲膜的位置，屬于應(yīng)力集中區(qū)域，處理不當(dāng)極易撕裂。具體做法：
預(yù)留穿管孔洞，膜材繞管裁切后采用熱風(fēng)擠壓焊接收口，確保膜材與管道之間無縫隙。
管道根部加設(shè)加強型防滲配件，形成多重密封。
穿管處同樣需納入氣密性檢測范圍，不可遺漏。
三、拐角與坡度變化處：手工焊槍精細(xì)作業(yè)
雙軌焊接機無法到達(dá)的拐角、坡度變化等部位，須使用手工熱風(fēng)焊槍逐點焊接。操作時注意：
膜材不可緊繃，應(yīng)預(yù)留適當(dāng)余量，避免因熱脹冷縮導(dǎo)致焊縫開裂。
焊接順序由低處向高處、由中心向四周推進。
四、錨固溝設(shè)置：物理固定不可省
膜材在池頂邊緣需開挖錨固溝，將膜端埋入溝內(nèi)后用原土或混凝土回填壓實。這是防止膜材滑脫的關(guān)鍵措施，尤其在地下水位較高或土質(zhì)松軟區(qū)域必須設(shè)置。
五、保護層鋪設(shè)：最后一道防線
防滲膜驗收合格后，應(yīng)及時覆蓋無紡?fù)凉げ蓟蚣?xì)沙土層作為保護層，厚度依設(shè)計要求確定。鋪設(shè)時嚴(yán)禁重型設(shè)備直接在膜上行走，避免紫外線長期直射加速老化。
特別提醒
沼氣池屬有限空間，施工前必須徹底排空有害氣體并持續(xù)通風(fēng)，嚴(yán)禁煙火。施工人員須佩戴絕緣防護裝備，池外設(shè)專人監(jiān)護。每一道焊縫都是一道質(zhì)量關(guān)卡，切忌為趕工期而省略清潔、試焊、檢測環(huán)節(jié)。
做好節(jié)點處理，防滲膜才能真正發(fā)揮耐腐蝕、長壽命的性能優(yōu)勢，為沼氣池安全運行提供可靠保障。
魚蝦養(yǎng)殖土工膜
白色土工布
蓄水池光面土工膜
氧化塘光面土工膜
垃圾填埋場光面土工膜
